На етикетці котушки часто стоїть лаконічне «1,75 мм ±0,02 мм» або «±0,05 мм». Для разового друку прототипа ця цифра здається другорядною. Але коли йдеться про серійний випуск деталей на кількох принтерах і з кількох партій матеріалу, саме допуск діаметра стає одним із параметрів, що визначають стабільність результату, кількість переналаштувань і відсоток браку.
Важливо одразу розуміти дві речі. По-перше, принтер подає нитку лінійно, а деталь формується об’ємом розплаву, тому відхилення діаметра працює не лінійно, а через площу поперечного перерізу. По-друге, допуск не є прямою гарантією точності готової деталі: на неї також впливають реологія полімеру, вологість, температура, швидкість, стан сопла та налаштування профілю.
Що саме означає допуск
Номінальний діаметр нитки — 1,75 мм або 2,85 мм. Допуск показує, наскільки реальний діаметр може відхилятися від номіналу:
- допуск ±0,02 мм задає діапазон від 1,73 до 1,77 мм;
- допуск ±0,05 мм задає діапазон від 1,70 до 1,80 мм.
Це межі приймання, а не опис реальної поведінки кожної котушки. Специфікація ±0,05 мм може відповідати як стабільному діаметру близько 1,75 мм, так і значним коливанням між нижньою та верхньою межею. Так само ±0,02 мм не показує, чи центрований процес відносно 1,75 мм, чи більшість вимірювань лежить, наприклад, біля 1,73 мм.
Тому допуск — це характеристика розподілу, а не одного виміру. Для виробничого користувача важливі щонайменше три показники:
- мінімальне та максимальне значення;
- середній діаметр партії або котушки;
- характер коливань уздовж довжини нитки — рідкісні й плавні чи часті й різкі.
Два матеріали з однаковим номіналом і навіть однаковим заявленим допуском можуть друкуватися по-різному, якщо в одного відхилення поодинокі, а в іншого — постійні.
Чому невелика зміна діаметра помітно змінює подачу
Слайсер розраховує подачу, виходячи з припущення, що діаметр сталий. Об’єм матеріалу прив’язаний до площі поперечного перерізу A = πd²/4, а діаметр у цій формулі підноситься до квадрата. Тому відносне відхилення об’ємної подачі приблизно вдвічі більше за відносне відхилення діаметра.
Для слайсера, налаштованого на номінальні 1,75 мм, геометричний ефект такий:
| Фактичний діаметр | Відхилення об’єму від номіналу |
|---|---|
| 1,73 мм | приблизно −2,3 % |
| 1,77 мм | приблизно +2,3 % |
| 1,70 мм | приблизно −5,6 % |
| 1,80 мм | приблизно +5,8 % |
Тобто поле ±0,02 мм створює діапазон зміни подачі близько 4,6 відсоткового пункту між крайніми значеннями, а ±0,05 мм — понад 11 пунктів. Це розрахунковий геометричний ефект; фактична екструзія може додатково змінюватися через проковзування подавальних шестерень, деформацію нитки, тиск у хотенді та обмеження швидкості плавлення.
Як це проявляється у серійному друці
Коли діаметр «гуляє», принтер то переекструдує, то недоекструдує без зміни налаштувань. Наслідки знайомі:
- напливи й потовщення на товстіших ділянках, надлишок на верхніх поверхнях;
- прогалини, неповне заповнення верхніх шарів і слабке зчеплення на тонших ділянках;
- зміна ширини ліній і товщини стінок, накопичення матеріалу біля стиків периметрів;
- підвищення тиску в хотенді, у крайніх випадках — затори в соплі.
На одній деталі це може бути непомітно, але на серії перетворюється на розкид характеристик між виробами: маси, посадочних поверхонь, герметичних контурів, тонких ребер і механіки в зонах, чутливих до неповного сплавлення ліній.
Водночас не слід прирівнювати відхилення подачі до такого самого відхилення розмірів деталі. Надлишковий об’єм частково перерозподіляється вздовж траєкторії, а геометрія формується одночасно рухом сопла, висотою шару, шириною екструзії та тиском розплаву. Допуск діаметра — це параметр стабільності процесу, а не самостійний прогноз точності виробу.
Овальність — параметр, про який часто забувають
Діаметр сам по собі не описує переріз повністю. Нитка може бути 1,75 мм в одному напрямку і помітно меншою в перпендикулярному — це овальність. Овальна нитка інакше захоплюється подавальним механізмом і дає нерівномірну подачу навіть тоді, коли «середній» діаметр у нормі.

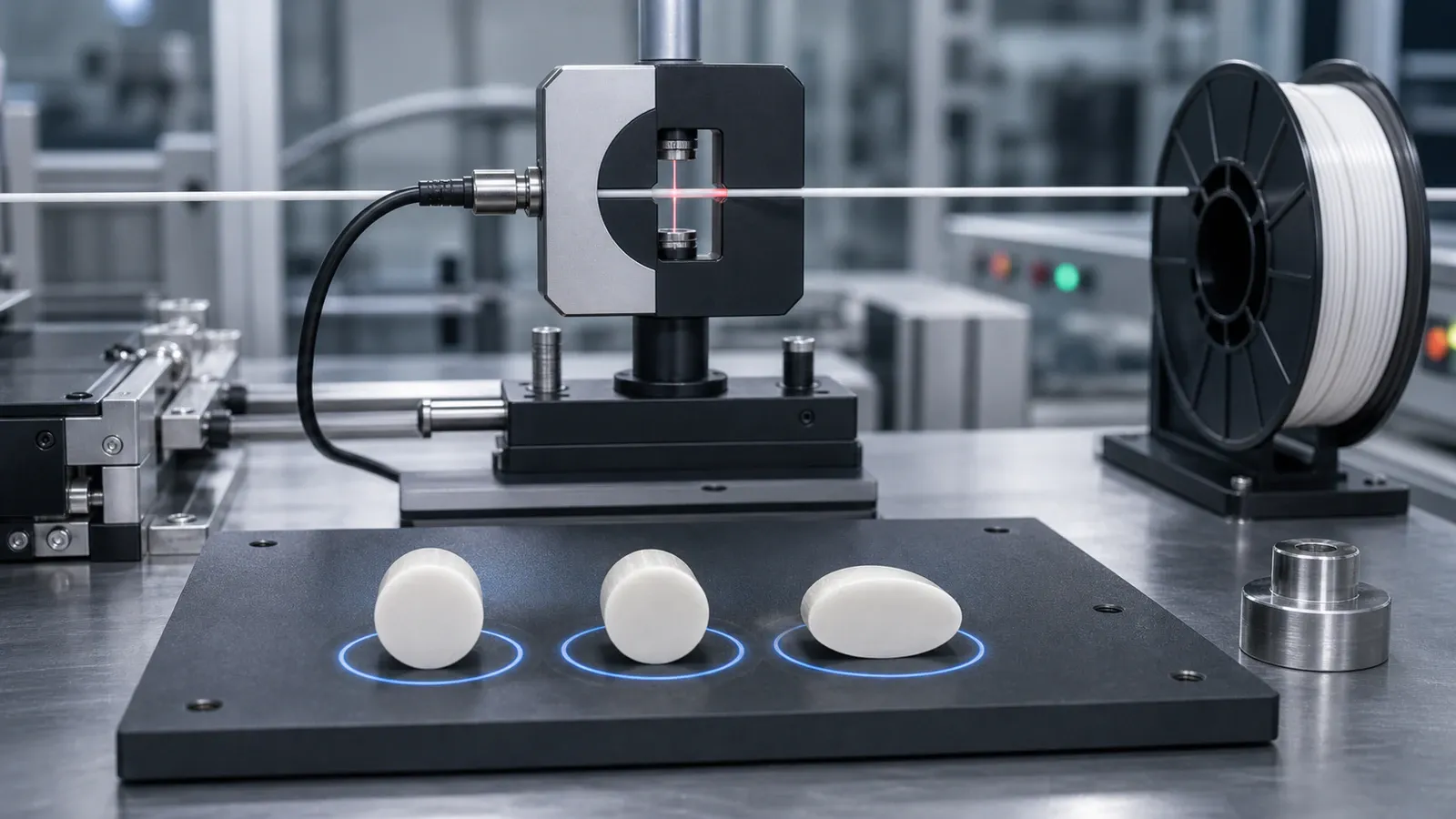

Тому коректний контроль передбачає вимірювання діаметра щонайменше у двох осях, повернутих приблизно на 90°, у багатьох точках уздовж нитки. На виробництві це реалізують безконтактними лазерними вимірювачами, які знімають діаметр одночасно з кількох напрямків просто на лінії й дозволяють відстежувати і відхилення діаметра, і овальність.
Коли ±0,05 мм достатньо, а коли потрібен ±0,02 мм
Вужчий допуск сам собою не є метою — він має сенс, коли технологія деталі чутлива до коливань потоку.
±0,05 мм зазвичай достатньо для прототипування, великогабаритних і декоративних виробів, внутрішнього оснащення, тестових моделей — за умови, що матеріал стабільний по середньому діаметру, має нормальну округлість і друкується на профілі, адаптованому під партію.
±0,02 мм доцільний там, де потрібна повторюваність: однакові деталі з різних котушок, тонкі стінки, відповідальні розміри, висока швидкість, довгі безперервні завдання, мінімум переналаштувань. Особливо це актуально для друк-ферм, що запускають однакові завдання на багатьох машинах, і для гнучких чи технічних матеріалів — TPU, PA/Nylon, наповнених рецептур, — які мають вузьке технологічне вікно.
Як допуск забезпечується на виробництві
Стабільний діаметр — це не випадковість, а результат керування процесом екструзії. Сучасні лінії використовують лазерні вимірювачі в режимі реального часу та зворотний зв’язок: система порівнює поточний діаметр із заданим і автоматично коригує швидкість витягування нитки, щоб утримувати її в межах коридору протягом усього виробництва. Без такого контуру навіть якісна сировина дає ширший розкид.
Для серійного замовника це означає, що питання не лише в тому, яка цифра заявлена, а й у тому, наскільки стабільно процес її утримує від партії до партії. Повторюваність діаметра між партіями так само важлива, як і допуск у межах однієї котушки.
Що зафіксувати у B2B-замовленні
Для контрактного виробництва або private label корисно узгодити технічну специфікацію до запуску партії. Окрім матеріалу й кольору, варто прописати:
- цільовий діаметр і допустимий діапазон;
- вимоги до овальності та повторюваності між партіями;
- метод і повноту контролю (по двох осях, уздовж усієї котушки, а не вибірково);
- формат котушки, маркування, пакування та умови зберігання;
- очікуваний сценарій друку й перелік матеріалів (PLA, PETG, ABS+, ASA, TPU, PA), бо чутливість процесу для них різна.
Bokotech як український виробник інженерних філаментів узгоджує ці параметри ще до старту виробництва: підбирає матеріал під деталь і обладнання, фіксує вимоги до діаметра, овальності, формату котушки, маркування та пакування й планує повторювані партії з контролем якості. Якщо вам потрібен передбачуваний матеріал під конкретну серію, технічні вимоги варто обговорити до того, як почнеться друк.
